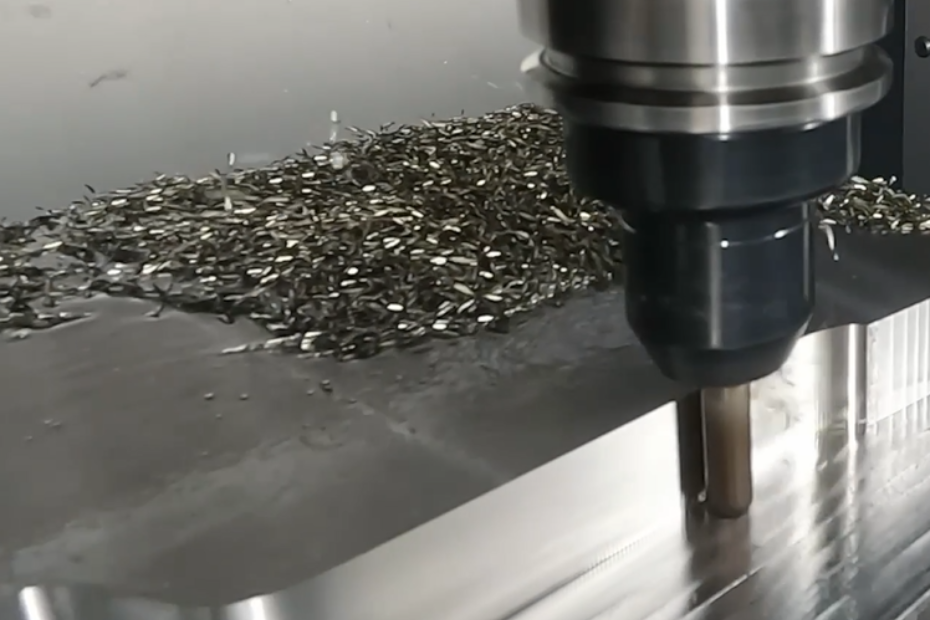

La fresatura di materiali ad elevata durezza e resistenza meccanica costituisce una delle sfide tecnologiche più complesse nell’asportazione truciolo moderna. I settori della costruzione stampi, della meccanica di precisione e della componente aerospaziale richiedono la lavorazione diretta di acciai bonificati e temprati con durezze operative comprese tra $48\text{ HRC}$ e $68\text{ HRC}$. In questo contesto operativo, l’esigenza di abbattere i tempi ciclo ed eliminare le fasi di rettifica o erosione a tuffo impone l’impiego di utensili integrali in metallo duro caratterizzati da micro-geometrie stabili e strati di rivestimento ad altissima resistenza termica.
L’introduzione della tecnologia di rivestimento FRAISA DURO-SE si inserisce in questa evoluzione di processo. Progettata specificamente per supportare le sollecitazioni estreme del taglio ad alta velocità (HSM) e ad alto rendimento (HPC), questa soluzione coating ottimizza il comportamento tribologico del tagliente, riducendo l’usura per abrasione e prevenendo la micro-sbeccatura dei bordi di taglio in presenza di carichi termomeccanici elevati.
Meccanismi di usura nella fresatura di materiali ad alta durezza (ISO H e ISO P)
La lavorazione degli acciai temprati appartenenti alla classe ISO H ($>45\text{ HRC}$) e degli acciai ad alta resistenza della classe ISO P genera sollecitazioni specifiche sulla struttura dell’utensile. La presenza di strutture martensitiche o carburi primari nella matrice del materiale aumenta la resistenza allo scorrimento del truciolo, concentrando gli sforzi di taglio in prossimità del raggio di punta e del petto di spoglia.
La compressione meccanica associata a una ridotta conducibilità termica degli acciai legati determina un repentino innalzamento delle temperature nella zona di taglio. Senza un’adeguata protezione superficiale, l’energia termica penetra nel substrato di metallo duro, accelerando i fenomeni di diffusione atomica e rammollimento del legante di cobalto.
Sollecitazioni termo-meccaniche sul tagliente
Durante l’ingranamento del singolo dente, la temperatura all’interfaccia tra truciolo e utensile supera localmente $1000^\circ\text{C}$. Questa condizione crea un gradiente termico ciclico ogni volta che il tagliente entra ed esce dal pezzo. L’alternanza continua di espansione e contrazione termica genera tensioni residue nel substrato.
Le sollecitazioni meccaniche ad alta frequenza, generate dagli urti d’ingresso nella lavorazione interrotta, amplificano il rischio di cedimento strutturale. La stabilità del tagliente dipende direttamente dalla capacità dell’utensile di dissipare l’energia senza subire deformazioni plastiche della spoglia.
Fenomeni di abrasione, ossidazione e micro-scheggiatura
L’usura sul fianco ($VB_B$) si sviluppa principalmente per abrasione meccanica diretta contro la superficie incrudita del pezzo. In assenza di un rivestimento nanostrutturato, le particelle di carburo hard-phase staccate dal materiale abrasivo scavano microsolchi paralleli alla direzione di taglio.
L’ossidazione superficiale interviene quando l’ossigeno atmosferico reagisce con gli elementi costitutivi del coating ad alta temperatura. Se il rivestimento non forma uno strato passivante stabile, si verifica il desquamamento della pellicola protettiva, lasciando esposto il substrato a fenomeni di usura per intaglio e craterizzazione ($KT$).
Caratteristiche del rivestimento PVD FRAISA DURO-SE e metallo duro ultrafine
La tecnologia FRAISA DURO-SE si basa su una deposizione fisica da vapore (PVD) di ultima generazione con struttura nanostrutturata a elevata concentrazione di silicio e alluminio. Questa composizione sintetica genera una barriera termica passivante capace di resistere a temperature di ossidazione fino a $1150^\circ\text{C}$, mantenendo un coefficiente di attrito estremamente contenuto.
Il substrato dell’utensile è realizzato con una matrice di metallo duro ultrafine con dimensione media del grano inferiore a $0{,}5\,\mu\text{m}$. La distribuzione omogenea del cobalto assicura un compromesso bilanciato tra la durezza della fase $WC$ (carburo di tungsteno) e la tenacità alla frattura $K_{IC}$, indispensabile per contrastare le sollecitazioni impulsive.
Struttura nanostrutturata e isolamento termico
La layered-structure del coating FRAISA DURO-SE alterna strati nanometrici ad alta durezza con strati ad elevata elasticità. Questa configurazione blocca la propagazione delle micro-cricche da fatica termica all’interno dello strato protettivo, impedendo che raggiungano il corpo principale dell’utensile.
L’elevata durezza a caldo, superiore a $3500\text{ HV}$, mantiene inalterata la geometria del tagliente anche nelle passate di finitura prolungate. La ridotta conduttività termica del rivestimento forza la maggior parte del calore generato a evacuare attraverso il truciolo anziché penetrare nel corpo della fresa.
Preparazione del tagliente e micro-geometria del profilo
La resistenza di una fresa per acciai temprati risiede nella precisione della micro-preparazione del bordo di taglio. Un raggio di arrotondamento del tagliente (honing) controllato con tolleranza nell’ordine dei micron elimina le micro-bavature di affilatura, distribuendo la pressione di taglio su una sezione metallica più robusta.
L’angolo di spoglia frontale viene impostato con valori neutri o leggermente negativi per incrementare la sezione resistente del dente. I raggi di testa e le geometrie emisferiche delle serie dedicate, come SpheroX o Sphericut, mantengono tolleranze di profilo entro $\pm 0{,}005\text{ mm}$, permettendo la copiatura precisa di superfici complesse per stampi.
Strategie di refrigerazione e controllo delle variazioni termiche
La gestione del fluido da taglio rappresenta una variabile determinante durante la lavorazione di acciai con durezza superiore a $50\text{ HRC}$. L’applicazione impropria di refrigeranti liquidi causa shock termici localizzati che provocano il cedimento istantaneo del tagliente per micro-sbeccatura.
- Soffio d’aria compressa ad alta pressione per l’evacuazione continua dei trucioli microscopici e caldi dalla cava.
- Esclusione dell’emulsione acquosa convenzionale per prevenire lo shock termico e la formazione di cricche pettiniformi.
- Micro-lubrificazione MQL con olio vegetale atomizzato limitata alle sole operazioni di finitura superficiale.
- Posizionamento degli ugelli dell’aria in direzione parallela al vassoio di scarico e tangenziale all’asse utensile.
- Monitoraggio della temperatura del pezzo per evitare dilatazioni termiche non controllate durante passate lunghe.
L’impiego dell’aria compressa ad alta pressione rimuove i trucioli ricontaminanti dalla zona di lavoro. Il ricircolo dei trucioli già separati provocherebbe la loro frantumazione tra la superficie del pezzo e il fianco dell’utensile, con conseguenti intagli sul rivestimento e marcate rugosità superficiali.
Calcolo dei parametri di taglio per la fresatura di acciai temprati
La definizione dei parametri operativi richiede una valutazione analitica della durezza del materiale pezzo, del diametro della fresa e del tipo di operazione (sgrossatura HDC, semifinitura, finitura 3D). La velocità di taglio $V_c$ deve essere modulata inversamente alla durezza espresso in scala Rockwell C.
I dati contenuti nella seguente tabella riportano i range indicativi di lavoro per frese integrali in metallo duro rivestite FRAISA DURO-SE, in funzione della durezza del materiale appartenente alle classi ISO H e ISO P.
| Classe Materiale | Durezza (HRC) | Velocità di taglio Vc (m/min) | Avanzamento al dente fz (mm/z) | Profondità assiale ap | Profondità radiale ae |
| Acciai bonificati (ISO P) | $38 – 48\text{ HRC}$ | $140 – 200\text{ m/min}$ | $0{,}04 – 0{,}12\text{ mm}$ | $0{,}5 – 1{,}5 \times D$ | $0{,}05 – 0{,}3 \times D$ |
| Acciai temprati (ISO H) | $48 – 56\text{ HRC}$ | $100 – 150\text{ m/min}$ | $0{,}03 – 0{,}08\text{ mm}$ | $0{,}2 – 1{,}0 \times D$ | $0{,}05 – 0{,}2 \times D$ |
| Acciai ad alta durezza (ISO H) | $56 – 62\text{ HRC}$ | $60 – 110\text{ m/min}$ | $0{,}02 – 0{,}05\text{ mm}$ | $0{,}1 – 0{,}5 \times D$ | $0{,}02 – 0{,}1 \times D$ |
| Acciai ultra-temprati (ISO H) | $62 – 68\text{ HRC}$ | $40 – 70\text{ m/min}$ | $0{,}01 – 0{,}03\text{ mm}$ | $0{,}05 – 0{,}2 \times D$ | $0{,}01 – 0{,}05 \times D$ |
La precisione del processo dipende anche dal rispetto dei limiti di tolleranza geometrica dell’utensile e dal valore di rugosità superficiale $R_a$ finale richiesto dal disegno esecutivo.
| Diametro Utensile D (mm) | Tolleranza Raggio Δr (mm) | Concentricità Runout (mm) | Rugosità Superficiale Ra (μm) | Tipo di Lavorazione |
| $\varnothing 1{,}0 – \varnothing 3{,}0\text{ mm}$ | $\pm 0{,}003\text{ mm}$ | $< 0{,}002\text{ mm}$ | $0{,}1 – 0{,}2\,\mu\text{m}$ | Micro-finitura 3D |
| $\varnothing 4{,}0 – \varnothing 8{,}0\text{ mm}$ | $\pm 0{,}005\text{ mm}$ | $< 0{,}003\text{ mm}$ | $0{,}2 – 0{,}4\,\mu\text{m}$ | Finitura / Semifinitura |
| $\varnothing 10{,}0 – \varnothing 16{,}0\text{ mm}$ | $\pm 0{,}005\text{ mm}$ | $< 0{,}003\text{ mm}$ | $0{,}4 – 0{,}8\,\mu\text{m}$ | Sgrossatura HDC / HPC |
Geometria dell’utensile e strategie di imbocco nei percorsi CAM
La programmazione CAM per lavorazioni su acciai temprati deve evitare variazioni improvvise della sezione di truciolo asportato. L’adozione di strategie ad elevata dinamica (HDC) consente di mantenere costante l’angolo di avvolgimento della fresa sul pezzo, prevenendo sovraccarichi locali sui denti.
- Adozione di traiettorie ad arco continuo nei raccordi interni per evitare picchi imprevisti del carico radiale $a_e$.
- Imbocco elicoidale o in rampa accentuata con angoli compresi tra $1^\circ$ e $3^\circ$ per ridurre la sollecitazione d’impatto.
- Impostazione del passo radiale $a_e$ tra il $2\%$ e il $10\%$ del diametro nelle lavorazioni HSM ad alta velocità.
- Utilizzo del passo assiale profondo $a_p$ abbinato a un ridotto impegno radiale per distribuire l’usura lungo la spoglia.
- Mantenimento di un avanzamento costante al dente $f_z$ nelle sezioni di rallentamento della traiettoria macchina CNC.
La tecnologia del rivestimento FRAISA DURO-SE esprime la massima durata operativa quando l’interazione tra macchina, utensile e percorso CAM minimizza le flessioni elastiche del mandrino. La seguente comparativa evidenzia il comportamento prestazionale rispetto ai rivestimenti PVD di generazione precedente.
| Proprietà Tecnica | Rivestimento PVD TiAlN Standard | Rivestimento AlTiSiN Avanzato | Rivestimento FRAISA DURO-SE |
| Durezza a freddo (HV) | $2800\text{ HV}$ | $3200\text{ HV}$ | $> 3500\text{ HV}$ |
| Temperatura max di ossidazione | $800^\circ\text{C}$ | $950^\circ\text{C}$ | $1150^\circ\text{C}$ |
| Coefficiente di attrito a secco | $0{,}50$ | $0{,}40$ | $0{,}30$ |
| Resistenza allo shock termico | Media | Buona | Eccellente |
| Incremento durata utensile su $60\text{ HRC}$ | Baseline ($100\%$) | $+15\%$ | $+30\%$ |
Lavorazioni tipiche nella costruzione stampi e meccanica di precisione
Nel settore degli stampi per deformazione a freddo, stampaggio ad iniezione plastica e pressofusione di alluminio, l’impiego di acciai tipo 1.2379 (X153CrMoV12) o 1.2343 (X37CrMoV5-1) temprati a $54-58\text{ HRC}$ richiede l’esecuzione di cave, cavità profonde e raccordi a spigolo vivo direttamente sulla figura temprata.
La possibilità di eseguire l’intera lavorazione senza ricorrere all’elettroerosione reduce i tempi totali di attraversamento della commessa. La qualità delle superfici ottenute azzera o limita drasticamente le successive operazioni manuali di lucidatura.
Sgrossatura e semifinitura di matrici e punzoni
Nelle fasi di sgrossatura su blocchi temprati, le frese toriche rivestite FRAISA DURO-SE eseguono passate trocoidali ad alte frequenze di avanzamento. Riducendo la profondità radiale $a_e$, lo spessore medio del truciolo $h_m$ si mantiene contenuto anche in presenza di avanzamenti al dente $f_z$ elevati.
Questa condizione riduce la componente di forza radiale diretta contro il mandrino della macchina CNC, limitando le vibrazioni a bassa frequenza che causano la rottura precoce dei vertici dell’utensile.
Finitura 3D di superfici complesse con frese emisferiche
Nelle operazioni di finitura geometrica 3D, le frese a testa emisferica delle serie SpheroX operano con passi di scavalco radiale $a_e$ e assiale $a_p$ centesimali. La costanza del raggio di punta e l’assenza di runout radiale permettono di ottenere rugosità superficiali inferiori a $R_a 0{,}2\,\mu\text{m}$.
L’impiego di controlli dimensionali preventivi mediante sistemi di presetting Speroni o EZ Set assicura la corretta misurazione del raggio teorico utensile da caricare nella tabella compensazioni del controllo numerico.
Diagnostica delle usure e controllo di qualità del processo
L’analisi visiva dello stato del tagliente al microscopio ottico o tramite sistemi di ispezione Vision Engineering consente di diagnosticare le cause primarie di degrado dell’utensile prima che si verifichi la rottura catastrofica.
Un’usura sul fianco regolare ed uniforme indica un corretto bilanciamento dei parametri di taglio $V_c$ e $f_z$. Al contrario, la presenza di micro-scheggiature sul bordo di taglio segnala la presenza di vibrazioni rigide nella catena di bloccaggio o un carico di impatto eccessivo durante l’ingresso in parete.
La formazione di intagli all’altezza della profondità di passata $a_p$ rivela l’azione abrasiva della crosta superficiale del materiale o l’effetto dell’incrudimento da taglio delle passate precedenti. Il rimedio operativo prevede la variazione periodica della profondità di passata assiale per spostare il punto di contatto critico.
Requisiti di serraggio, mandrineria e concentricità del mandrino
Le prestazioni dei sistemi di fresatura ad alta durezza sono condizionate dalla qualità del serraggio dell’utensile nel mandrino macchina. Un errore di concentricità (runout) superiore a $0{,}005\text{ mm}$ provoca una distribuzione impari del carico di truciolo sui denti della fresa, determinando l’usura prematura del dente maggiormente sporgente.
L’utilizzo di mandrini idraulici ad alta precisione WTE o sistemi di calettamento a caldo e ad espansione meccano-idraulica assicura il contenimento del runout entro $0{,}003\text{ mm}$ a $3 \times D$ dallo sbalzo. La rigidità flessionale dell’assieme stelo-mandrino è un requisito inderogabile per preservare l’integrità del rivestimento FRAISA DURO-SE.
L’impiego di pinze di serraggio ad alta precisione serie Rego Fix garantisce elevati valori di coppia trasmissibile, evitando lo slittamento assiale dello stelo durante le fasi di affondamento in rampa o interpolazione elicoidale.
Domande frequenti
Quale strategia di refrigerazione occorre adottare nella fresatura di acciai sopra i 54 HRC?
Nelle lavorazioni su acciai temprati oltre $54\text{ HRC}$ si raccomanda l’uso di aria compressa secca o soffio d’aria con micro-lubrificazione MQL. L’impiego di emulsione tradizionale genera sbalzi termici ciclici sul tagliente che provocano cricche da fatica termica e micro-sbeccature premature.
Come influisce il raggio di punta $r_e$ sulla durata dell’utensile durante la fresatura 3D?
Un raggio di punta più ampio distribuisce lo sforzo di taglio su una porzione di tagliente maggiore, riducendo il carico specifico unitario e dissipando meglio il calore. Nelle impronte di stampi, la scelta di frese toriche o emisferiche con tolleranza di forma ristretta evita concentrazioni di usura localizzata.
Qual è la differenza operativa tra un rivestimento PVD standard e la struttura FRAISA DURO-SE?
La struttura nanostrutturata del rivestimento FRAISA DURO-SE aumenta la durezza superficiale e la resistenza all’ossidazione fino a temperature elevate. Questo strato limita la diffusione termica verso il metallo duro integrato, preservando l’integrità strutturale del tagliente in taglio a secco.
È possibile impiegare le frese FRAISA DURO-SE per la sgrossatura ad alto avanzamento HDC?
Il profilo geometrico e la tenacità del substrato consentono l’impiego in strategie HDC e trocoidali su acciai bonificati e temprati. Riducendo la profondità radiale $a_e$ e aumentando la profondità assiale $a_p$, si sfrutta la lunghezza utile del tagliente distribuendo l’usura in modo omogeneo.
Come varia la velocità di taglio $V_c$ al crescere della durezza del materiale da 50 HRC a 65 HRC?
All’aumentare della durezza del pezzo, la velocità di taglio deve essere ridotta per contenere la temperatura all’interfaccia truciolo-utensile. Su acciai da $50\text{ HRC}$ si impostano valori di $V_c$ compresi tra $100\text{ m/min}$ e $140\text{ m/min}$, mentre sopra i $60\text{ HRC}$ il range operativo scende a $40-70\text{ m/min}$.
Validazione dei parametri di taglio e supporto applicativo in officina
Le variabili dinamiche di un centro di lavoro CNC influiscono direttamente sul rendimento degli utensili per acciai temprati. Il servizio tecnico di Tecnoutensili Decca supporta capi officina e programmatori CNC nella selezione delle frese FRAISA DURO-SE, nell’ottimizzazione dei percorsi utensile CAM e nella verifica delle tolleranze di concentricità tramite sistemi di presetting Speroni. Contatta il nostro ufficio tecnico per pianificare un test applicativo direttamente sulle macchine della tua struttura produttiva.
